ИНДУКТИВНОСТИ. ЦВЕТОВАЯ МАРКИРОВКА
КОДОВАЯ МАРКИРОВКА
Индуктивности.
Цветовая маркировка
В соответствии с
Публикациями IEC 62 для индуктивностей
кодируется номинальное значение
индуктивности и допуск, т.е. допускаемое
отклонение от указанного номинала.
Наиболее часто применяется кодировка 4 или 3
цветными кольцами или точками. Первые две
метки указывают на значение номинальной
индуктивности в микрогенри (мкГн), третья
метка - множитель, четвёртая - допуск. В
случае кодирования 3 метками
подразумевается допуск 20%. Цветное кольцо,
обозначающее первую цифру номинала может
быть шире, чем все остальные.
Обычно для
индуктивностей кодируется номинальное
значение индуктивности и допуск, т.е.
допускаемое отклонение от указанного
номинала. Ноимнальное значение кодируется
цифрами, а допуск - буквами. Применяется два
вида кодирования.
А. Первые две цифры
указывают значение в микрогенри (мкГн),
последняя - количество нулей. Следующая за
цифрами буква указывает на допуск. Например,
код 101J обозначает 100мкГн +/-5%. Исключение
являются случаи, когда индуктивность
меньше 10мкГн. В таких случаях роль
десятичной запятой выполняют буквы R или N -
для индуктивностей меньше 1мкГн. В случаях,
когда буквы не указываются - допуск 20%.
ДОПУСК: D = +/-0,3нГн
J=+/-5 K=+/-10 М=+/-20%
ПРИМЕРЫ ОБОЗНАЧЕНИЙ:
| 2N2D - 2.2 нГн +/-
0.3 нГн |
1R0K - 1.2 мкГн +/- 10% |
470K - 47 мкГн +/- 10% |
| 22N -22
нГн |
2R2K - 2.2
мкГн +/- 10% |
680K - 68
мкГн +/- 10% |
| R10M - 0.10 мкГн +/- 20% |
3R3K - 3.3 мкГн +/- 10% |
101K - 100 мкГн +/- 10% |
| R15M - 0.15
мкГн +/- 20% |
4R7K - 4.7
мкГн +/- 10% |
151K - 150
мкГн +/- 10% |
| R22M - 0.22 мкГн +/- 20% |
6R8K - 6.8 мкГн +/- 10% |
221K - 220 мкГн +/- 10% |
| R33M - 0.33
мкГн +/- 20% |
100K - 10
мкГн +/- 10% |
331K - 330
мкГн +/- 10% |
| R47M - 0.47 мкГн +/- 20% |
150K - 15 мкГн +/- 10% |
471J - 470 мкГн +/- 5% |
| R68M - 0.68
мкГн +/- 20% |
220K - 22
мкГн +/- 10% |
681J - 680
мкГн +/- 5% |
| 1R0K - 1.2 мкГн +/- 10% |
330K - 33 мкГн +/- 10% |
102 - 1000 мкГн |
В. Индуктивности
маркируются непосредственно в микрогенри (мкГн).
В таких случаях маркировка 680К будет
означать не 68 мкГн +/- 10%, как в случае А, а 680
мкГн +/- 10%
| Номер или доп. параметры |
Наименование | Примечание |
Описание |
|

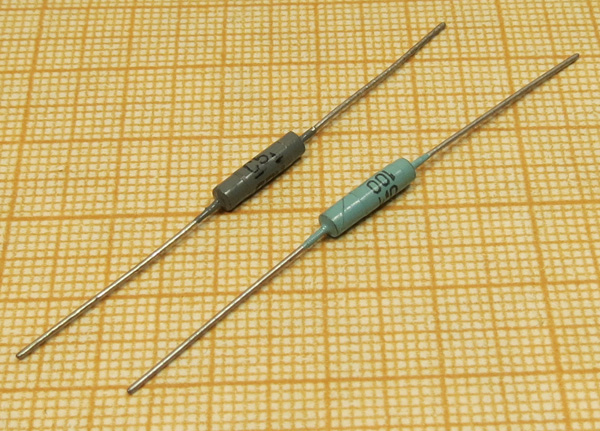

| Q-4015 |
индук 50,0мкГн\ 0,2А\AXI3,7x13,5\\\\\ДПМ-0,2-50\ |
|
 |
В магазине на Буженинова, 16:
| Номер или доп. параметры |
Наименование |
Номер партии |
Цена, розничная |
Цена, опт(1) |
Цена, опт(2) |
Цена, опт(3) |
Количество в наличии |
|
| Q-4015 | индук 50,0мкГн\ 0,2А\AXI3,7x13,5\\\\\ДПМ-0,2-50\ | 6056.19 | 15 руб. | от 50 шт.: 12 руб. | от 100 шт.: 11 руб | от 150 шт.: 8 руб | 15 шт. | |
| Q-4015 | индук 50,0мкГн\ 0,2А\AXI3,7x13,5\\\\\ДПМ-0,2-50\ | 53756.21 | 15 руб. | от 50 шт.: 12 руб. | от 100 шт.: 11 руб | от 150 шт.: 8 руб | 79 шт. |
